Hur bildar jag titanfolie i komplexa former?

Hur bildar jag titanfolie i komplexa former?

Som en dedikerad leverantör av titanfolie har jag bevittnat första hand den anmärkningsvärda mångsidigheten och potentialen för detta material. Titanfolie, med sin unika kombination av styrka, korrosionsbeständighet och lätta egenskaper, har hittat sin väg till ett brett spektrum av industrier, från flyg- och elektronik till medicinska apparater och smycken. En av de mest utmanande men givande aspekterna av att arbeta med titanfolie bildar emellertid den till komplexa former. I det här blogginlägget delar jag några insikter och tekniker för hur man kan uppnå detta och drar från min erfarenhet inom området.

Förstå titanfolie

Innan du dyker in i formningsprocessen är det viktigt att förstå egenskaperna hos titanfolie. Titan är en mycket reaktiv metall, vilket innebär att den bildar ett tunt oxidskikt på ytan när den utsätts för luft. Detta oxidskikt ger utmärkt korrosionsbeständighet men kan också påverka foliets formbarhet. Dessutom har titan ett relativt högt styrka-till-vikt-förhållande, vilket gör det svårare att bilda än vissa andra metaller.

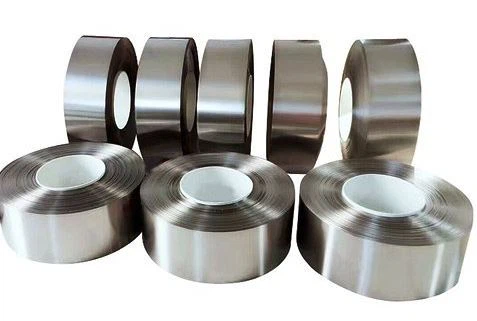

Det finns olika betyg av titanfolie tillgängliga, var och en med sina egna unika egenskaper. Till exempel,Grad 5 F136 0,02 mm titanfoliearkär ett populärt val på grund av dess höga styrka och god formbarhet. Å andra sidan,Rent titanspolremsaär känd för sin utmärkta korrosionsmotstånd och biokompatibilitet, vilket gör den lämplig för medicinska tillämpningar.GR5 titanfolie eller titanremsaär ett annat alternativ som erbjuder en balans mellan styrka och formbarhet.

Förberedelse

Korrekt förberedelse är avgörande för framgångsrik bildning av titanfolie. Här är några viktiga steg att tänka på:

• Urval: Välj höger kvalitet och tjocklek på titanfolie baserat på de specifika kraven i din applikation. Tänk på faktorer som styrka, formbarhet, korrosionsmotstånd och kostnad.
• Ytförberedelse: Rengör ytan på titanfolien för att ta bort smuts, olja eller föroreningar. Detta kan göras med ett milt tvättmedel och vatten, följt av en sköljning med rent vatten och torkning med en mjuk trasa. En ren yta säkerställer bättre vidhäftning av smörjmedel och minskar risken för ytfel under bildning.
• Smörjning: Applicera ett lämpligt smörjmedel på ytan av titanfolien för att minska friktionen och förhindra galling under bildning. Det finns olika typer av smörjmedel tillgängliga, inklusive vattenbaserade, oljebaserade och torra filmsmörjmedel. Välj ett smörjmedel som är kompatibelt med formningsprocessen och titanfolie.

Bildningstekniker

Det finns flera tekniker som kan användas för att bilda titanfolie i komplexa former. Här är några av de vanligaste:

• Böjning: Böjning är en av de enklaste och vanligaste bildningsteknikerna. Det handlar om att applicera en kraft på titanfolien för att ändra formen längs en rak linje. Böjningsprocessen kan göras med olika verktyg, såsom pressbromsar, rullar och mandrel. Nyckeln till framgångsrik böjning är att styra böjradie och vinkel för att undvika sprickor eller rynkor av folien.
• Djup ritning: Djup ritning är en process som används för att bilda ett platt ark med titanfolie i en tredimensionell form, till exempel en kopp eller en låda. Det handlar om att placera folien över en munstycke och använda en stans för att tvinga folien in i mathålan. Den djupa ritningsprocessen kräver noggrann kontroll av den tomma storleken, stanskraften och dördesignen för att säkerställa ett framgångsrikt resultat. Smörjning är också avgörande för att förhindra rivning och galling av folien.
• Stämpling: Stamping är en process som används för att klippa, forma eller bilda titanfolie med hjälp av en matris och en press. Det kan användas för att skapa komplexa former, såsom växlar, konsoler och elektriska kontakter. Stämpelprocessen kan göras med hjälp av en mängd olika pressar, inklusive mekaniska pressar, hydrauliska pressar och servotpressar. Valet av press beror på storleken och komplexiteten på den del som bildas.
• Hydroformning: Hydroforming är en process som använder fluidtryck för att bilda titanfolie i komplexa former. Det handlar om att placera folien i en förseglad kammare och applicera vätsketryck på kammaren för att tvinga folien mot en munstycke. Hydroforming erbjuder flera fördelar, inklusive förmågan att bilda komplexa former med hög precision, reducerade verktygskostnader och förbättrad ytfinish.

Utmaningar och lösningar

Att bilda titanfolie i komplexa former kan presentera flera utmaningar, såsom sprickbildning, rynkor och springback. Här är några vanliga utmaningar och lösningar:

• Krackning: Sprickbildning kan uppstå på grund av överdriven stress, felaktiga formningstekniker eller dålig materiell kvalitet. För att förhindra sprickbildning är det viktigt att kontrollera formningsprocessparametrarna, såsom böjningsradie, stanskraft och smörjning. Gläderning av titanfolien innan bildning kan också bidra till att minska hårdheten och förbättra dess formbarhet.
• Rynkig: Rynkor kan uppstå när titanfolien inte stöds ordentligt under bildningen. För att förhindra rynkor är det viktigt att använda en lämplig formkonstruktion och supportstruktur. Dessutom kan kontroll av den tomma storleken och formen bidra till att minska risken för rynkor.
• Springback: Springback är titansfolieens tendens att återgå till sin ursprungliga form efter bildning. Det kan vara en betydande utmaning när man bildar komplexa former med snäva toleranser. För att minimera Springback är det viktigt att använda en lämplig formningsprocess och dö design. Dessutom kan efterbildande operationer, såsom värmebehandling eller stressavlastande, bidra till att minska springbacken.

Kvalitetskontroll

Kvalitetskontroll är en viktig del av formningsprocessen för att säkerställa att slutprodukten uppfyller de nödvändiga specifikationerna. Här är några viktiga aspekter av kvalitetskontroll:

• Dimensionell inspektion: Använd mätverktyg, såsom bromsok, mikrometrar och koordinera mätmaskiner (CMM), för att kontrollera dimensionerna på den bildade titanfolien. Se till att dimensionerna ligger inom de angivna toleranserna.
• Ytinspektion: Kontrollera ytan på den bildade titanfolien för eventuella defekter, såsom sprickor, rynkor eller repor. Använd visuell inspektion eller icke-förstörande testmetoder, såsom ultraljudstestning eller virvelströmtestning, för att upptäcka interna defekter.
• Mekanisk testning: Utför mekaniska tester, såsom dragprovning och hårdhetstest, för att utvärdera de mekaniska egenskaperna hos den bildade titanfolien. Se till att de mekaniska egenskaperna uppfyller de nödvändiga specifikationerna.

Slutsats

Att skapa titanfolie i komplexa former är en utmanande men givande process som kräver noggrann planering, korrekt förberedelse och användning av lämpliga formningstekniker. Genom att förstå egenskaperna hos titanfolie, välja rätt kvalitet och tjocklek och följa de bästa metoderna för bildning och kvalitetskontroll kan du uppnå resultat av hög kvalitet. Som titanfolieleverantör är jag engagerad i att förse mina kunder med högsta kvalitetsprodukter och tekniska support för att hjälpa dem att lyckas med sina applikationer. Om du har några frågor eller behöver ytterligare information om att bilda titanfolie, tveka inte att kontakta mig för en upphandlingsdiskussion.

Referenser

• ASM Handbook, Volym 14A: Metallbearbetning: Bulkformning. ASM International.
• Titan: En teknisk guide. Andra upplagan. JR Davis, red. ASM International.
• Bildning av lätta material. T. Altan, GE Totten och I. Semiatin, red. CRC Press.
